ПИЛА ЛЕНТОЧНАЯ ДЛЯ МЯСОПРОДУКТОВ ПЛМ-400

Общество включено в Реестр добросовестных партнеров БелТПП.

Пила ленточная для мясопродуктов ПЛМ-400 предназначена для быстрого распила охлажденного и замороженного мяса, а также мяса с костями или костей на порции различной величины.

Выпускается в исполнении УХЛ 4 по ГОСТ 15150-69.

Отличается надежностью, безопасностью и соответствием техническим регламентам Таможенного союза, простотой обслуживания и длительным сроком эксплуатации.

В комплекте 2 полотна!

Корпус выполнен из высококачественной нержавеющей стали, в напольном исполнении, на четырех регулируемых опорах, при помощи которых можно выставлять машину на неровной поверхности.

Максимальная высота реза - 420 мм, ширина реза - 260 мм.

ВАЖНО! Пила ПЛМ-400 оснащена двумя независимыми подвижными столами, механизмом автоматического возврата столов в исходное состояние. Возможность перемещения столов как независимо друг от друга, так и вместе.

Шкивы изготовлены из нержавеющей стали. Предусмотрена защита от сбега полотна.

Пила ПЛМ-400 производится в соответствии с требованиями стандарта СТБ ISO 9001-2015, имеет  Декларацию о соответствии ЕАС, ДЕКЛАРАЦIЮ ПРО ВIДПОВIДНIСТЬ ПРОДУКЦII ВИМОГАМ ТЕХНIЧНИХ РЕГЛАМЕНТIВ.

\

Основные технические характеристики пилы

* - Техническая производительность пилы зависит от скорости подачи продукта оператором, размеров, плотности и сортности перерабатываемых кусков продукта.

Состав пилы

Устройство и работа пилы

Пила приводится в действие электродвигателем 21. Шкивы 10 приводят в действие полотно пилы ленточное 20.  Натяжение полотна пилы ленточной осуществляется путем вращения гайки 12. Распил продукта производится путем пропуска его через полотно пилы ленточной 20. Ширину реза можно регулировать при помощи ограничителя реза 8. Для разрезания последней порции продукта необходимо использовать устройство для разрезания последней порции продукта 7. Для удобства работы на пиле в зависимости от высоты распила продукта необходимо оптимально выставлять по высоте планку защитную 9 и фиксировать ее ручкой лепестковой 28.

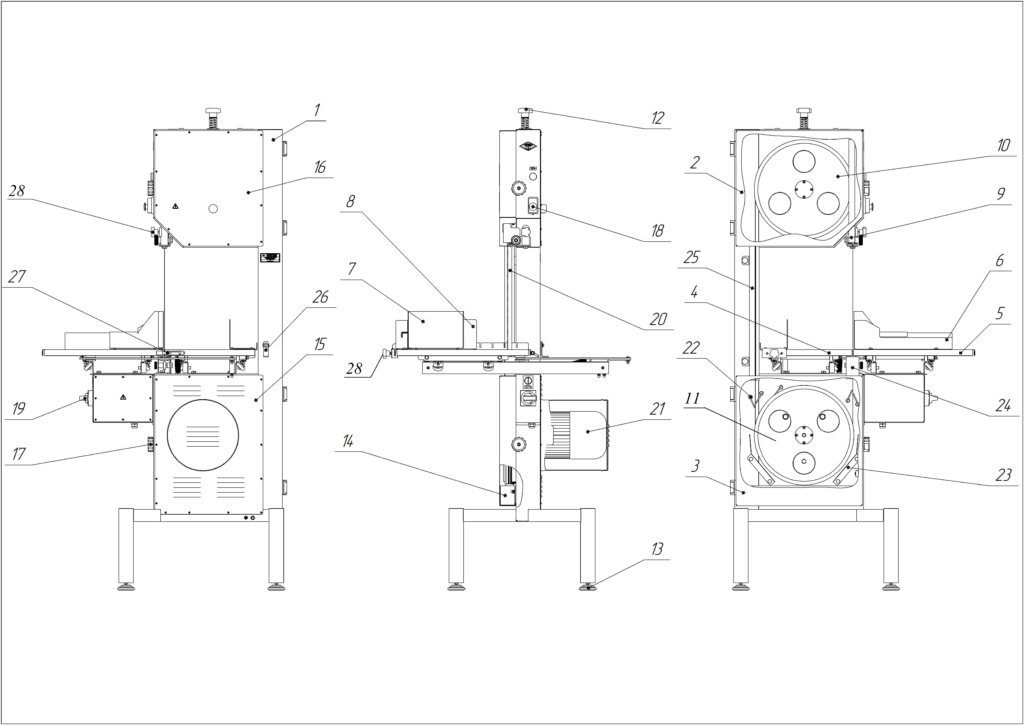

1 - корпус; 2 – дверца верхняя; 3 – дверца нижняя; 4 – столешница 1; 5 – столешница 2; 6 – упор;

7 - устройство для разрезания последней порции продукта; 8 – ограничитель реза; 9 – планка защитная;

10 – шкив ведомый; 11 – шкив ведущий; 12 – гайка; 13 - опора; 14 - лоток; 15 – щиток электродвигателя; 16 - крышка;

17 – кулачок зажимной; 18 - кнопка «Пуск-Стоп; 19 – устройство защиты (автоматический выключатель);

20 – полотно ленточное; 21 - электродвигатель; 22 – щетки; 23 – брызговик; 24 – щиток; 25 – кожух полотна;

26 – фиксатор; 27 – шток; 28 - ручки лепестковые.

ВНИМАНИЕ!

Для получения наилучших результатов пиления необходима приработка сверхострой режущей кромки. Рекомендуется начинать работу с усилием подачи 50% от расчетной.

После 15-20 минут пиления, в течение последующих 20 минут увеличить нагрузку до 100%. Время приработки может увеличиваться, в зависимости от обрабатываемого материала.

При обнаружении неисправности в работе пилы необходимо отключить электропитание и до устранения неисправности пилу не включать.

Транспортировка

Машина должна транспортироваться от места получения до места установки и монтажа в упаковке предприятия-изготовителя всеми видами крытого транспорта в вертикальном положении, за исключением воздушного, в соответствии с правилами перевозки грузов, действующими на данном виде транспорта.

После распаковки машины необходимо проверить комплектность поставки согласно п 1.3 Руководства по эксплуатации.

Подъем и перемещение пилы после распаковки производить при помощи грузозахватных приспособлений соответствующей грузоподъемности.

Монтаж

Место установки пилы должно гарантировать сохранность и обеспечивать удобство работы при ее эксплуатации и техническом обслуживании, а также должно соответствовать нормам, требованиям пожарной безопасности и техники безопасности. Должно исключать ее скольжение, опрокидывание, переворачивание при любом режиме работы.

Все работы по подсоединению машины к электрической сети и пуску в эксплуатацию должны быть выполнены представителем обслуживающей специализированной организации, в соответствии с действующими в Республике Беларусь: "Правилами устройства электроустановок", ТКП 181-2009 "Правилами технической эксплуатации электроустановок потребителей", "Межотраслевыми правилами по охране труда", либо в соответствии с аналогичными действующими нормативными документами страны-импортера.

Гарантийные обязательства

Гарантийный срок - 24 месяца со дня ввода машины в эксплуатацию, но не позднее 6 месяцев со дня приобретения машины.

Предприятие-изготовитель в период гарантийного срока устраняет отказы и неисправности в работе оборудования только при условии:

1. Соблюдения всех требований "Руководства по эксплуатации" машины.
2. Монтаж и ввод в эксплуатацию произведен специалистами сервисного центра, либо специалистами другой организации с письменного разрешения предприятия-изготовителя.
3. Передачи (пересылки) предприятию-изготовителю копии оформленного в полном объеме "Акта ввода оборудования в эксплуатацию" в течение 10 дней со дня ввода машины в эксплуатацию для постановки оборудования на гарантийный учет.
4. Проведение ежемесячного технического обслуживания согласно "Руководства по эксплуатации".
5. Передачи (пересылки) предприятию-изготовителю оформленного в полном объеме "Акта-рекламации".

Работы по ежемесячному техническому обслуживанию, в соответствии с требованиями "Руководства по эксплуатации", не являются работами по гарантии и производятся за счет потребителя специализированными организациями по предварительно заключенному договору между ними.

При нарушении хотя бы одного из вышеуказанных пунктов предприятие-изготовитель снимает с себя гарантийные обязательства.

Примечание: оформленные "Акт ввода оборудования в эксплуатацию" и "Акт-рекламация" должны быть заверены печатью потребителя и предприятия, производящего ввод в эксплуатацию или ремонт и техническое обслуживание.
