ПИЛА ЛЕНТОЧНАЯ ДЛЯ МЯСОПРОДУКТОВ ПЛМ-160

Оборудование включено в Реестр евразийской промышленной продукции.

Общество включено в Реестр добросовестных партнеров БелТПП.

В 2019 году мы освоили производство совершенно нового оборудования с учетом современных требований к качествудизайну и производственным характеристикам!

Пила ленточная для мясопродуктов ПЛМ-160 предназначена для быстрого распила охлажденного и замороженного мяса, а также мяса с костями или костей на порции различной величины.

Выпускается в исполнении УХЛ 4 по ГОСТ 15150-69.

Отличается надежностьюбезопасностью и соответствием техническим регламентам Таможенного союза, простотой обслуживания и длительным сроком эксплуатации.

В комплекте 2 полотна!

Корпус выполнен из высококачественной нержавеющей стали, в настольном исполнении.

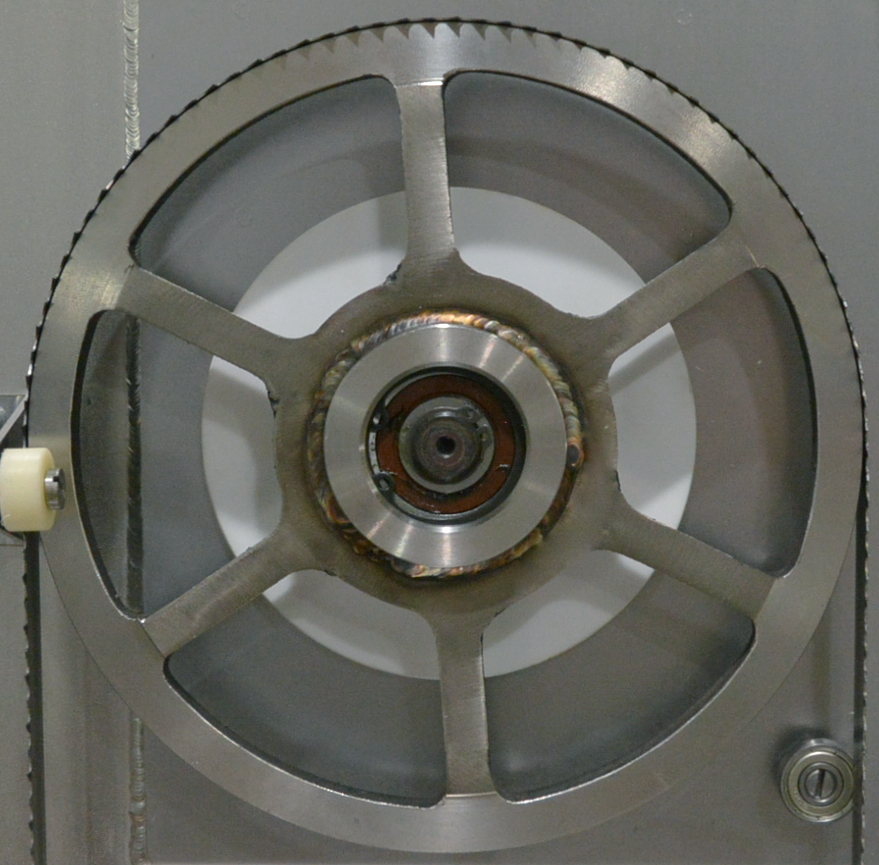

Шкивы изготовлены из нержавеющей стали. Предусмотрена защита от сбега полотна.

Максимальная высота реза - 245 мм, ширина реза - 160 мм, комплектуется устройством для разрезания последней порции продукта.

Для удобной нарезки кусков нужной толщины на столе нанесена линейная шкала с градацией в 5 мм

Пила ПЛМ-160 производится в соответствии с требованиями стандарта СТБ ISO 9001-2015, имеет  Декларацию о соответствии ЕАС.

Основные технические характеристики пилы

Наименование параметра

ПЛМ-160

Техническая производительность, кг/ч*

300

Потребление электроэнергии, кВт

1,1

Установленная мощность, кВт

0,75

Длина, ширина, толщина ленточного полотна, мм, количество зубьев на дюйм

1650х16х0,6х4

1650х16х0,56х3

Высота резки, не более, мм

245

Питающая электросеть:

род тока

номинальное напряжение, В

частота тока, Гц

однофазная

 переменный

220

50

Габаритные размеры, мм, не более

длина

ширина

высота

480

465

950

Масса, кг, не более

48

* - Техническая производительность пилы зависит от скорости подачи продукта оператором, размеров, плотности и сортности перерабатываемых кусков продукта.

Состав машины

Обозначение

Наименование

Количество

ПЛМ-160

Пила ленточная с полотном 1650х16х0,6х4, мм

1

Провод с вилкой (кабель питания) ПВС-ВП 3х1,0, общая длина, м

3,5

Комплект запасных частей



Полотно пилы ленточной 1650х16х0,56х3, мм

1

Комплект тары



Ящик упаковочный

1

Документация

ПЛМ-160 РЭ

Руководство по эксплуатации

1

ПЛМ-160 Д1

Памятка по обращению с пилой

1

(в составе РЭ)

ПЛМ-160 Д2

Инструкция по технике безопасности при эксплуатации пилы

1

(в составе РЭ)



Устройство и работа пилы

Пила приводится в действие электродвигателем 17. Шкивы 6 приводят в действие полотно ленточное 16. Натяжение полотна ленточного осуществляется путем вращения гайки 7. Распил продукта производится путем пропуска его через полотно ленточное 16. Ширину реза можно регулировать при помощи ограничителя 5.

Запрещается использовать пилу без толкачика 3.

ПЛМ-160

1 - корпус; 2 - дверца; 3 - толкачик; 4 - стол;  5 - ограничитель; 6 - шкивы; 7 - гайка; 8 - опора;

9 - лоток; 10 - электрооборудование; 11 - кожух; 12 - крышка; 13 - кулачки зажимные;

14 - кнопка «Пуск»-«Стоп»; 15 -плавкая вставка; 16 - полотно пилы ленточное;

17 - электродвигатель; 18 - устройство защиты от сбега полотна пилы; 19 - щетки.

ВНИМАНИЕ!

Для получения наилучших результатов пиления необходима приработка сверхострой режущей кромки. Рекомендуется начинать работу с усилием подачи 50% от расчетной. После 15-20 минут пиления, в течение последующих 20 минут увеличить нагрузку до 100%. Время приработки может увеличиваться, в зависимости от обрабатываемого материала.

При обнаружении неисправности в работе пилы необходимо отключить электропитание и до устранения неисправности пилу не включать.

Транспортировка

Машина должна транспортироваться от места получения до места установки и монтажа в упаковке предприятия-изготовителя всеми видами крытого транспорта в вертикальном положении, за исключением воздушного, в соответствии с правилами перевозки грузов, действующими на данном виде транспорта.

Машина тестомесильная МТ-30_перемещение

После распаковки машины необходимо проверить комплектность поставки согласно п 1.3 Руководства по эксплуатации.

Монтаж

Место установки пилы должно гарантировать сохранность и обеспечивать удобство работы при ее эксплуатации и техническом обслуживании, а также должно соответствовать нормам, требованиям пожарной безопасности и техники безопасности. Должно исключать ее скольжение, опрокидывание, переворачивание при любом режиме работы.

Все работы по подсоединению машины к электрической сети и пуску в эксплуатацию должны быть выполнены представителем обслуживающей специализированной организации, в соответствии с действующими в Республике Беларусь: "Правилами устройства электроустановок", ТКП 181-2009 "Правилами технической эксплуатации электроустановок потребителей", либо в соответствии с аналогичными действующими нормативными документами страны-импортера.

Гарантийные обязательства

Гарантийный срок - 24 месяца, исчисляется со дня ввода машины в эксплуатацию, но не позднее 6 месяцев со дня приобретения машины.

Предприятие-изготовитель в период гарантийного срока устраняет отказы и неисправности в работе оборудования только при условии:

  1. Соблюдения всех требований "Руководства по эксплуатации" машины.
  2. Монтаж и ввод в эксплуатацию произведен специалистами сервисного центра, либо специалистами другой организации с письменного разрешения предприятия-изготовителя.
  3. Передачи (пересылки) предприятию-изготовителю копии оформленного в полном объеме "Акта ввода оборудования в эксплуатацию" в течение 10 дней со дня ввода машины в эксплуатацию для постановки оборудования на гарантийный учет.
  4. Проведение ежемесячного технического обслуживания согласно "Руководства по эксплуатации".
  5. Передачи (пересылки) предприятию-изготовителю оформленного в полном объеме "Акта-рекламации".

Работы по ежемесячному техническому обслуживанию, в соответствии с требованиями "Руководства по эксплуатации", не являются работами по гарантии и производятся за счет потребителя специализированными организациями по предварительно заключенному договору между ними.

При нарушении хотя бы одного из вышеуказанных пунктов предприятие-изготовитель снимает с себя гарантийные обязательства.

Примечание: оформленные "Акт ввода оборудования в эксплуатацию" и "Акт-рекламация" должны быть заверены печатью потребителя и предприятия, производящего ввод в эксплуатацию или ремонт и техническое обслуживание.
